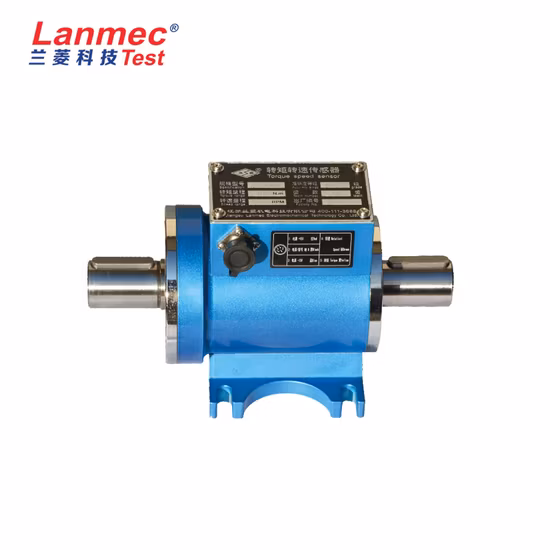

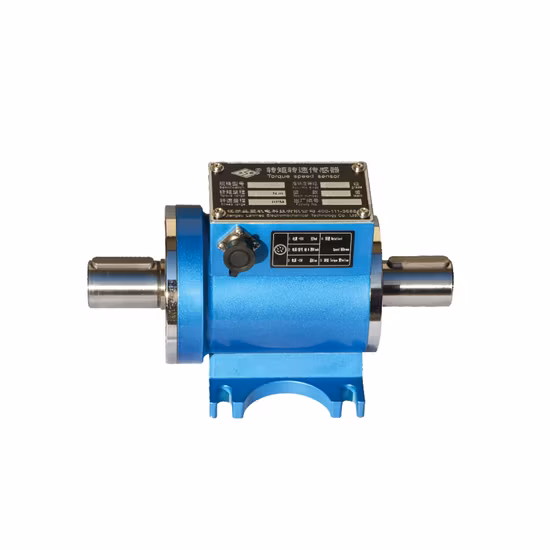

Sensor de par giratorio Sensor de par dinámico para probar motores

Descripción del producto Sensor de velocidad de par: Productos relacionados Aplicación principal: Información de la empr

Envíe su consulta

DESCRIPCIÓN

Información básica.

N º de Modelo.	ZJ-200A
Grado de precisión	0,1G
Clasificación del IP	IP65
Certificación	CE
Personalizado	Personalizado
Máxima velocidad	6000 rpm
Dimensión global	114X188X78mm
Rango de par	50 millas náuticas
Paquete de transporte	Caja de carton
Especificación	ZJ-50A
Marca comercial	Lanmec
Origen	Porcelana
Código hs	9031809090
Capacidad de producción	10000 juegos/años

Descripción del Producto

Sensor de velocidad de par:

Rotary Torque Sensor Dynamic Torque Sensor to Test Motors

Modelo	Rango Nuevo Méjico	Máxima velocidad (r/min)	Dimensión global			Tamaño del acoplamiento del eje				Tamaño del soporte base								Peso (kg)
Modelo	Rango Nuevo Méjico	Máxima velocidad (r/min)	h	l	D	d	b(p7)Xn	t	L1	L2	L3	L4	L5	L6	H1	d1	h	Peso (kg)
ZJ-5A	5	6000	114	188	78	18	6X1	20,5	31	35	72	90	75	100	55	8	12	3.8
ZJ-10A	10	6000	114	188	78	18	6X1	20,5	31	35	72	90	75	100	55	8	12	3.8
ZJ-20A	20	6000	114	188	78	18	6X1	20,5	31	35	72	90	75	100	55	8	12	3.8
ZJ-30A	30	6000	114	188	78	18	6X1	20,5	31	35	72	90	75	100	55	8	12	3.8
ZJ-50A	50	6000	114	188	78	18	6X1	20,5	31	35	72	90	75	100	55	8	12	3.8
ZJ-100A	100	6000	114	188	78	18	6X1	20,5	31	35	72	90	75	100	55	8	12	3.8
ZJ-200A	200	5000	125	209	92	28	8X1	31	41	36,5	72	90	75	100	60	8	12	5.1
ZJ-500A	500	4000	135	238	96	38	10X2	22	55	37	72	90	75	100	sesenta y cinco	8	12	6.5
ZJ-1000A	1000	3000	143	270	106	48	14X2	27,5	70	40,5	69	90	78	120	68	12	15	9
ZJ-2000A	2000	3000	143	270	106	48	14X2	27,5	70	40,5	69	90	78	120	68	12	15	9.5
ZJ-5000A	5000	2000	187	347	144	75	20X2	42	105	34	69	100	156	180	90	12	15	23
ZJ-10000A	10000	2000	214	389	158	98	28X2	55	118	36,5	80	110	170	200	110	14	15	35
ZJ-20KA	20K	1800	225	420	168	105	28X2	58,5	125	41	88	125	180	205	115	14	15	56
ZJ-30KA	30K	1500	258	420	206	125	32X2	69,5	125	41	88	125	200	230	136	14	15	56
ZJ-40KA	40K	1500	301	480	240	150	40X2	84	150	45	90	125	190	250	153	18	20	95
ZJ-50KA	50K	1500	301	480	240	150	40X2	84	150	45	90	125	190	250	153	18	20	95
ZJ-100KA	100K	1200	331	560	280	180	45X2	100	180	55	90	130	230	290	168	18	20	160
ZJ-150KA	150K	1000	420	900	350	235	56X2	129,5	129,5	50	180	240	250	290	220	22	25	420
ZJ-200KA	200K	800	446	900	380	255	56X2	139,5	139,5	48	180	240	250	300	240	22	25	480
ZJ-300KA	300K	800	480	900	416	295	70X2	161,5	161,5	48	180	240	268	310	250	22	25	580

El sensor de velocidad de torsión ZJ (dinámico) adopta una técnica de medición de galgas extensométricas. La señal eléctrica del eje elástico bajo torsión se puede medir proporcionando energía al puente de galgas extensométricas. Después de la amplificación y la conversión de voltaje/frecuencia, la señal de tensión se convierte en la señal de frecuencia directamente proporcional a la tensión torsional.Características del producto:1. Medición de par; transmisión de energía y señal sin contacto; señal de salida digitalizada .2. Alta precisión de prueba, alta estabilidad y capacidad antiinterferencia. 3. No es necesario repetir el ajuste cero de forma continua. 4. Se pueden medir tanto el par estático como el par dinámico. 5.Se puede utilizar de forma independiente sin un instrumento secundario, la señal de salida se puede utilizar directamente mediante PLC o PC. 6.Se puede personalizar según los requisitos del cliente. Función principal e índice de rendimiento: Error de indicación de par: <± 0,2 % F·S Sensibilidad: 1±0,2 mv/V No lineal: ≤±0,2 % F·S Repetibilidad: ≤±0,2% F·S Lag: ≤0,2 % F·S Deriva de cero (24 horas): ≤0,1 % F·S Impedancia de salida: 1 KΩ ±3 Ω Resistencia de aislamiento: >500 MΩ Sobrecarga estática: 150 % Carga de rotura: 200 % Tensión de alimentación: CC ± 15 V ± 5%, 24 V CC (opcional) Señal de salida de velocidad: 60-2000 pulso/giro (opcional) Salida de frecuencia de par cero: 10 KHZ Salida de frecuencia de escala completa de par positivo: 15 KHZ Salida de frecuencia de escala completa de par inverso: 5 KHZ Relación de servicio de señal: ( 50±10)% Consumo de energía del sensor: 4WTemperatura cuando se usa: -20 ~ 70ºC Humedad relativa: ≤90%RH
